3G-AMA Embedder/Disembedder de Áudio Analógico 3G-SDI

Código: 3G-AMA Marca: AJA

Para mais informações entre em contato conosco através do telefone (11) 4210-4003 ou através do Fale Conosco

Qtde: Orçamento Estoque: Disponível

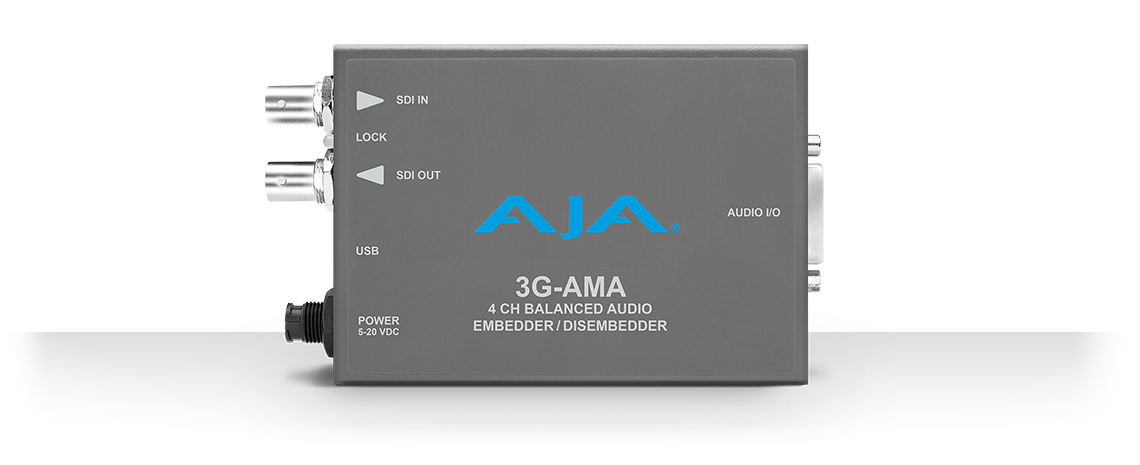

3G-AMA

Áudio analógico 3G-SDI Embed/Disembed

O 3G-AMA é um embed/disembed de áudio analógico de 4 canais com suporte para entrada 3G-SDI e saída de até 1080p 60. O desembolso de áudio é sempre funcional, fornecendo quatro saídas analógicas. A incorporação de áudio é selecionável pelo usuário, em uma base de par de canais, para transmitir áudio de entrada 3G-SDI ou para incorporar áudio analógico de entrada a partir do cabo breakout. Os níveis de áudio analógico são selecionáveis. O 3G-AMA detecta e configura automaticamente para o padrão de entrada de vídeo.

Recursos

Embed/Disembed 3G-SDI
E/S de áudio analógico balanceado de 4 canais
Cabo XLR fornecido
Conectividade USB via software AJA Mini-Config
Configuração do Dipswitch
+ 5-20VDC de potência

Cabo Breakout fornecido

Conexões adicionais no cabo breakout incluído.

Suporte USB e Mini-Config

O software Mini-Config gratuito da AJA pode ser usado com qualquer mini-conversor AJA habilitado para USB e fornece uma interface gráfica fácil de usar com informações detalhadas sobre os formatos atuais de entrada e saída. Controle todos os parâmetros de qualquer mini-conversor AJA suportado, bem como carregue atualizações de firmware do AJA que adicionam novos recursos e funcionalidades.

Baixar Mini-Config

Fonte de alimentação universal

Todos os mini-conversores AJA são fornecidos com uma fonte de alimentação universal que inclui conexões internacionais para uso em todo o mundo.

Compacto e portátil

Os mini-conversores AJA são pequenos o suficiente para caber atrás de um monitor, na parte traseira de um rack ou diretamente no suporte de uma câmera. Um conector de energia de travamento não pode se soltar acidentalmente e um cabo de energia P-TAP opcional permite a energia da bateria em locais remotos.

AJA Mini-Matrix

Informações sobre a linha completa de miniconversores AJA estão agora disponíveis como um aplicativo móvel no iOS. A linha de produtos Mini-Converter é extensa e este aplicativo ajuda você a encontrar o conversor certo para qualquer situação, onde quer que esteja.

Produtos individuais têm links para o site principal da AJA para obter mais detalhes e você pode enviar informações sobre o produto por e-mail diretamente do aplicativo. O aplicativo AJA Mini-Matrix gratuito para iPad ® e iPhone ® já está disponível na Apple iTunes ® Store.

Faça o download na App Store

Características Geral

Tamanho

147,32 x 78,74 x 25,4 mm (5,8 "x 3,1" x 1,0 ")

Requisitos de energia

+ 5-20VDC, fonte de alimentação de 5 watts necessária, incluída na compra

Temperatura operacional

0 a 40 ° C / 32 a 104 ° F

Temperatura de armazenamento

-40 a 140 ° F / -40 a 60 ° C

Controles de usuário

Interruptor DIP externo
Porta USB usada com o aplicativo de software Mini-Config para configurar o dispositivo via PC / Mac

Vídeo

Formatos de vídeo

(2K) 2048 x 1080p
(2K) 2048 x 1080PsF
(HD) 1920 x 1080p
(HD) 1920 x 1080PSF
(HD) 1920 x 1080i
(HD) 1280 x 720p
(SD) 720 x 576i
(SD) 720 x 480i

Formatos de entrada de vídeo

1x SDI de 3 Gb (nível A ou B)

(2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(HD) 1920 x 1080PSF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080i 50, 59,94, 60
(HD) 1280 x 720p 50, 59,94, 60

1x SDI de 1,5 Gb

(2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30
(2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080PSF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080i 50, 59,94, 60
(HD) 1280 x 720p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60

1x SDI de 270 Mb

(SD) 625i
(SD) 525i

Formatos de saída de vídeo

A saída de vídeo é uma versão atrasada e recuperada da entrada de vídeo, na mesma taxa de quadros etc. A saída de vídeo é indefinida quando não há entrada.

Latência de vídeo, tempo medido entre o conector de entrada e saída de vídeo:
- Nível 3G A = 3,2 usec
- 3G nível B = 6,1 usec
- HD (1,5 Gb) = 6,3 usec
- SD (270 Mb) = 17,2 usec

Entrada de vídeo digital

1x BNC 3G-SDI, SMPTE-259/292/424

Saída de vídeo digital

1x BNC 3G-SDI, SMPTE-259/292/424

Áudio

Entradas e Saídas de Áudio

Áudio analógico balanceado, 1x conector D fêmea de 25 pinos no conversor, entrada de 4 canais e saída de 4 canais.

Cabo breakout fornecido com 1x conector D macho de 25 pinos:

4x conectores de entrada de entrada fêmea XLR
4x conectores de saída de saída macho XLR

Formatos de dados de áudio

AES3-2003
SMPTE 337M

Conversores de áudio

24 bits

Áudio incorporado

SMPTE 272M (SD): 20 bits, 48 KHz síncrono
SMPTE 299M (3G / HD): 24 bits, 48 KHz síncrono
O áudio incorporado recebido pode ser passado, removido ou substituído
Até 16 canais suportados

NOTA: Os formatos 2048 x 1080p / PsF 29.97 e 30 suportam um máximo de áudio incorporado de 8 canais

Latência de áudio do caminho de incorporação

(tempo medido entre a entrada de áudio e o conector de saída de vídeo):

1500 usec (SRC ON)
400 usec (SRC OFF)

Latência de áudio do caminho desmontado

(tempo medido entre a entrada de vídeo e o conector de saída de áudio):

210 usec

Níveis de áudio analógico

Configurado via software Mini-Config:

Pro 1: 0 dBfs = +24 dBu
Pro 2: 0 dBfs = +18 dBu
Pro 3: 0 dBfs = +15 dBu
Consumidor 1: 0 dBfs = +12 dBu
