3G-AM Embedder/Disembedder AES 3G-SDI de 8 canais

Código: 3G-AM Marca: AJA

Para mais informações entre em contato conosco através do telefone (11) 4210-4003 ou através do Fale Conosco

Qtde: Orçamento Estoque: Disponível

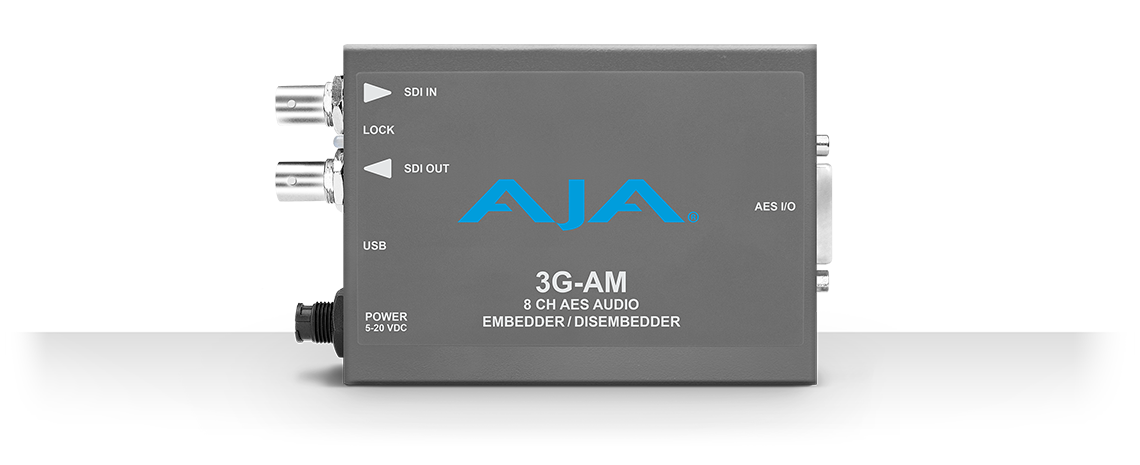

3G-AM

Embedder/Disembedder AES de 8 canais 3G-SDI

O 3G-AM é um embedder/disembedder de áudio AES de 8 canais, com suporte para entrada 3G-SDI e saída de até 1080p 60. A desconexão de áudio é sempre funcional, fornecendo 4 saídas AES. A incorporação de áudio é selecionável pelo usuário, em uma base de par de canais, para transmitir áudio de entrada 3G-SDI ou para incorporar áudio de entrada AES a partir do cabo breakout.

As entradas AES são taxa de amostragem convertida para uma taxa de 48 KHz síncrona à entrada de vídeo. O 3G-AM detecta e configura automaticamente para o padrão de vídeo de entrada.

Recursos

Embedder/Disembedder 3G-SDI
E/S AES de 8 canais
Cabos de interrupção fornecidos para conectores AES - XLR balanceados
Conectividade USB via software AJA Mini-Config
Configuração do Dipswitch
+ 5-20VDC de potência

Escolha do cabo breakout fornecido

Faça o pedido do 3GAM com um cabo XLR ou BNC.

Especifique 3G-AM-XLR para conectividade XLR ou 3G-AM-BNC se você preferir conectores BNC para necessidades de áudio AES.

Suporte USB e Mini-Config

O software Mini-Config gratuito da AJA pode ser usado com qualquer mini-conversor AJA habilitado para USB e fornece uma interface gráfica fácil de usar com informações detalhadas sobre os formatos atuais de entrada e saída. Controle todos os parâmetros de qualquer mini-conversor AJA suportado, bem como carregue atualizações de firmware do AJA que adicionam novos recursos e funcionalidades.

Baixar Mini-Config

Fonte de alimentação universal

Todos os mini-conversores AJA são fornecidos com uma fonte de alimentação universal que inclui conexões internacionais para uso em todo o mundo.

Compacto e portátil

Os mini-conversores AJA são pequenos o suficiente para caber atrás de um monitor, na parte traseira de um rack ou diretamente no suporte de uma câmera. Um conector de energia de travamento não pode se soltar acidentalmente e um cabo de energia P-TAP opcional permite a energia da bateria em locais remotos.

AJA Mini-Matrix

Informações sobre a linha completa de miniconversores AJA estão agora disponíveis como um aplicativo móvel no iOS. A linha de produtos Mini-Converter é extensa e este aplicativo ajuda você a encontrar o conversor certo para qualquer situação, onde quer que esteja.

Produtos individuais têm links para o site principal da AJA para obter mais detalhes e você pode enviar informações sobre o produto por e-mail diretamente do aplicativo. O aplicativo AJA Mini-Matrix gratuito para iPad ® e iPhone ® já está disponível na Apple iTunes ® Store.

Faça o download na App Store

Características Geral

Tamanho

147,32 x 78,74 x 25,4 mm (5,8 "x 3,1" x 1,0 ")

Requisitos de energia

+ 5-20VDC, fonte de alimentação de 5 watts necessária, incluída na compra

Temperatura operacional

0 a 40 ° C / 32 a 104 ° F

Temperatura de armazenamento

-40 a 140 ° F / -40 a 60 ° C

Controles de usuário

Interruptor DIP externo
Porta USB usada com o aplicativo de software Mini-Config para configurar o dispositivo via PC / Mac

Vídeo

Formatos de entrada de vídeo

1 x 3 Gb SDI (nível A ou B)

(2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(HD) 1920 x 1080PSF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080i 50, 59,94, 60
(HD) 1280 x 720p 50, 59,94, 60

1 x 1,5 Gb SDI

(2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30
(2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080PSF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080i 50, 59,94, 60
(HD) 1280 x 720p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60

1 x 270 Mb SDI

(SD) 625i
(SD) 525i

Entrada de vídeo digital

1x BNC 3G-SDI, SMPTE-259/292/424

Saída de vídeo digital

1x BNC 3G-SDI, SMPTE-259/292/424

Áudio

Entradas e Saídas de Áudio

Áudio AES PCM, 1x conector D fêmea de 25 pinos no conversor, entrada de 8 canais, saída de 8 canais, selecionável em pares

Cabo breakout fornecido com 1x conector D macho de 25 pinos:

4x conectores de entrada de entrada fêmea XLR (AES3 110 ohm)
4x conectores de saída de saída macho XLR (AES3 110 ohm)

Formatos de dados de áudio

AES3-2003
SMPTE 337M

Conversores de áudio

24 bits

Áudio incorporado

SMPTE 272M (SD): 20 bits, 48 KHz síncrono
SMPTE 299M (3G / HD): 24 bits, 48 KHz síncrono
O áudio incorporado recebido pode ser passado, removido ou substituído
Até 16 canais suportados

NOTA: Os formatos 2048 x 1080p / PsF 29.97 e 30 suportam um máximo de áudio incorporado de 8 canais

Latência de áudio do caminho de incorporação

(tempo medido entre a entrada de áudio e o conector de saída de vídeo):

1500 usec (SRC ON)
400 usec (SRC OFF)

Latência de áudio do caminho desincorporado

(tempo medido entre a entrada de vídeo e o conector de saída de áudio):

210 usec
