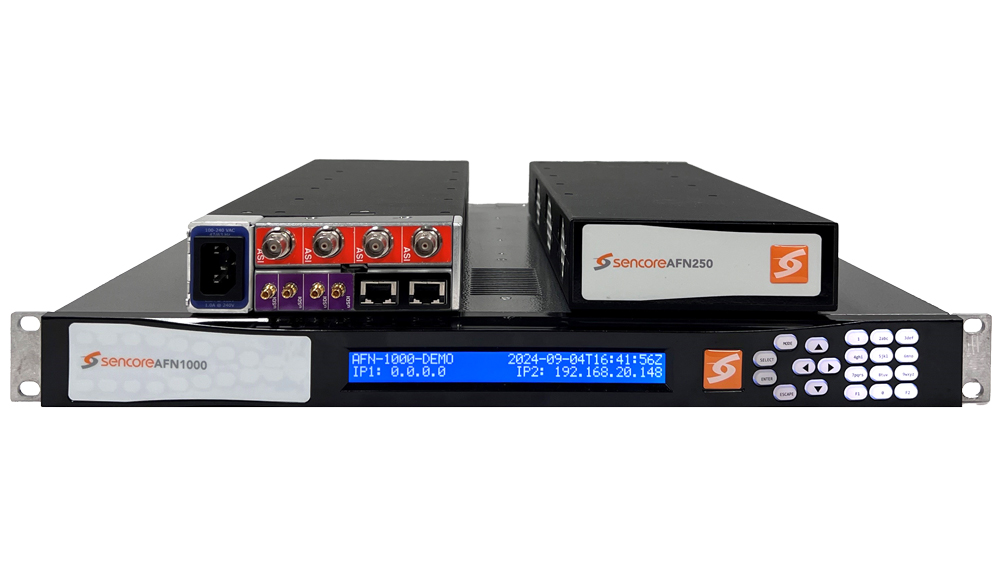

O AFN‑1000 da Sencore é um encoder, decoder e processador de sinal em chassi 1RU robusto que inclui o sistema host, interface web, dois conectores de alimentação redundantes e painel frontal para configuração inicial. Pode acomodar até sete módulos adicionais para funções específicas.

Recursos Principais

Suporte a dual GigE IP inputs/outputs (1 Mbps a 210 Mbps), com protocolos UDP, RTP, SRT e roteamento conforme RFC 3550
Gerenciamento via interface web mais transporte TS over IP
Suporte a criptografia BISS‑CA para até 80 Mbps
Multiplexação com management e pass‑through (turn‑around)
Suporte a metadados KLV

Especificações Físicas e Ambientais

Operação: 0 °C a 50 °C; Armazenamento: –40 °C a 85 °C; Umidade: até 95% (sem condensação)
Alimentação: 90 VAC–264 VAC, consumo mínimo de 400 mA; fontes redundantes internas
Refrigeração: ventilação convectiva lateral
Dimensões: 1.75″ × 18.97″ × 18.51″ (44 × 482 × 470 mm); peso: ≈ 3.86 kg (sem módulos)
Certificações: CE, RoHS

Configurações

Encoder HEVC 8‑canal com áudio AC‑3 máximo, multiplexador IP/ASI
Decoder HEVC 8‑canal com áudio MP/AAC, receptor IP/ASI
Encoder/Decoder AVC 4‑canal com áudio avançado MP/AAC e multiplexação
(Conjunto de módulos VEC/VDC/TMC + licenças AFN‑HEVC‑Channel, etc.)

Comparativo Técnico – AFN‑1000 vs. AFN‑250

Modelo	Chassi	Módulos Suportados	Fonte de Energia	Gestão	Aplicações Ideais
AFN‑1000	1RU rack	Até 7 módulos	Duas fontes redundantes	Web GUI + painel frontal	Alto desempenho, configurações densas e redundantes
AFN‑250	¼ RU compacto	Até 2 módulos	Fonte única interna	Web GUI	Operações remotas, instalação compacta, mobilidade

Benefícios para o Cliente

Arquitetura modular e escalável, com flexibilidade para adaptar funções (codificação, decodificação, multiplexação, remux, turn-around).
Suporte a resoluções UHD 4K com codecs HEVC/H.264/MPEG‑2, áudio MP1L2/AC‑3/AAC, KLV e streaming via IP com baixa latência.
Capacidade remota completa, com interface web moderna, APIs e confiabilidade operacional graças à redundância no modelo AFN‑1000.

Módulos de Encoder (VEC0301 Series)

AFN-VEC0301-0600

Permite codificação de quatro canais SD/HD ou um canal 4K/UHD, com quatro entradas 3G‑SDI. Compatível com chassis AFN‑1000 e slot secundário do AFN‑250.

AFN-VEC0301-0610

Similar ao modelo 0600, mas com suporte a uma das entradas convertível em 12G‑SDI para 4K/UHD diretamente. Compatível com AFN‑1000 e o slot secundário do AFN‑250.

AFN-VEC0301-0501

Módulo específico para o AFN‑250: oferece quatro entradas mini-DIN SDI e incorpora as funções de sistema host (interface web e multiplexação IP/ASI), devendo ser instalado no slot primário do chassis.

Licenças (Feature Keys) disponíveis para encoders VEC0301:

AFN‑4K‑UHD: habilita 4K/UHD para um canal HEVC ou AVC (máximo 1 por módulo)
AFN‑HEVC‑Channel, AFN‑AVC‑Channel, AFN‑MPEG2‑Channel: habilitam até 4 canais SD/HD por módulo (para video codec específicos)
AFN-10-bit/4:2:2: habilita profundidade 10-bit e chroma sampling 4:2:2 (máximo 1 por módulo)
AFN‑MP/AAC‑2Pairs: até 2 pares de áudio por canal (MP1L2 ou AAC-LC)

Perfis Técnicos (VEC0301 Series):

HEVC/H.265: até 4K60 (Main, Main 10, Main 4:2:2 10)
- 4K/UHD bitrate: 10–80 Mbps; HD: 1.1–24.5 Mbps; SD: 0.2–3.0 Mbps
AVC / H.264: até 4K60 (BP, MP, HP, High10, High 4:2:2)
- 4K/UHD bitrate: 24–95 Mbps; HD: 1.5–24.5 Mbps; SD: 0.5–16.0 Mbps
Suporte a chroma 4:2:0 ou 4:2:2, bit depth 8 ou 10-bit, entre diversos formatos/resoluções.

Módulos de Decoder (VDC0301 Series)

AFN-VDC0301-0600

Módulo para decodificação de até dois vídeos, com quatro saídas BNC SDI (saídas redundantes). Compatível com AFN‑1000 e slot secundário do AFN‑250.

AFN-VDC0301-0501

Módulo para o AFN‑250, com quatro saídas mini‑DIN SDI e incorpora funcionalidades de host; deve ser instalado no slot primário do chassis.

Licenças (Feature Keys) para decoders VDC0301:

AFN‑4K‑UHD: habilita decodificação 4K/UHD/HD/SD para um canal HEVC ou AVC (máximo 1 por módulo)
AFN‑HEVC‑Channel, AFN‑AVC‑Channel, AFN‑MPEG2‑Channel: habilitam até 2 canais SD/HD por módulo
AFN‑10-bit/4:2:2: habilita decodificação com profundidade 10-bit e chroma 4:2:2 (máximo 1 por módulo)
AFN‑DDAC3‑2Pairs: até 2 pares de áudio Dolby Digital/AC‑3 por canal.

Perfis Técnicos (VDC0301 Series):

HEVC/H.265: até 4K60, com suporte a formatos Main, Main 10, Main 4:2:2 10
MPEG‑2: até HD 1080/60i (MP@HL, 4:2:0 8-bit)
Áudio: suporte a MPEG‑1L2, MPEG‑2 L2, AC‑3, AC‑3 Plus, AAC‑LC, AAC‑HEv1/2 até 8 pares por vídeo decode
