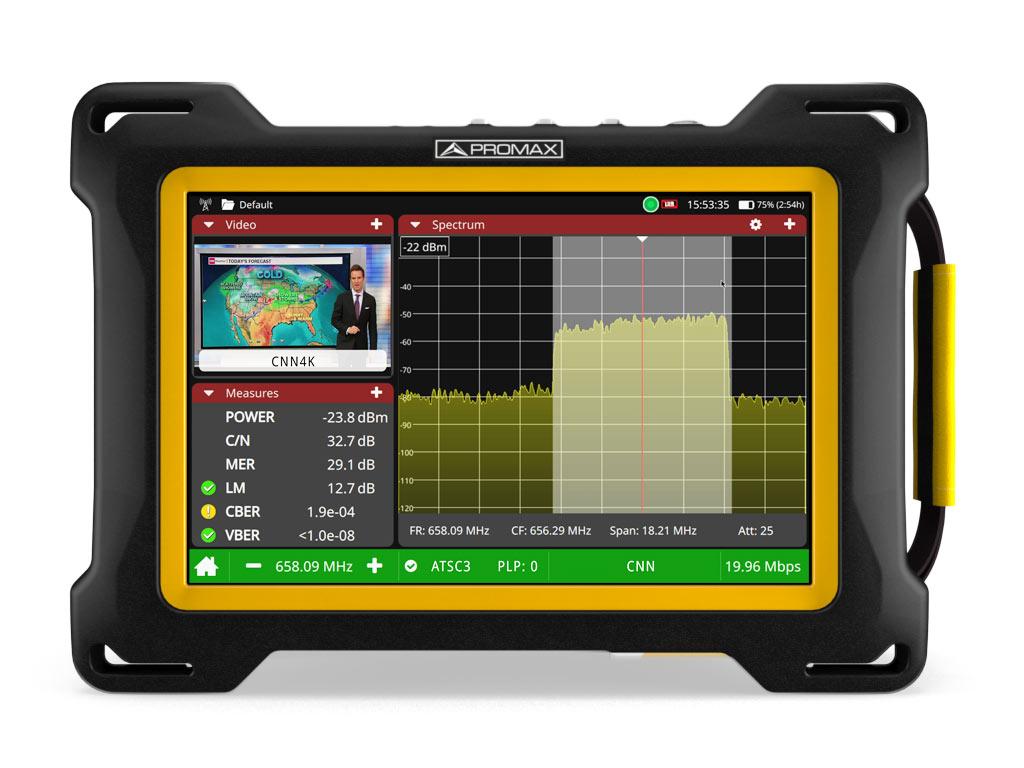

Promax ATLAS NG

Atlas NG


O Promax Atlas NG é um analisador de espectro avançado, projetado para atender aos padrões mais exigentes do mercado de transmissão. Ele oferece compatibilidade com tecnologias emergentes, como DVB-S2x, ATSC 3.0, IPTV, fibra óptica, 3G-SDI, Wi-Fi e OTT. Com uma estrutura robusta, tela sensível ao toque de mais de 10" e capacidade de operar em frequências de até 6 GHz, o Atlas NG é ideal para medições em ambientes desafiadores, como banda S e C.

Características principais:

• Suporte às tecnologias mais recentes: DVB-S2x, ATSC 3.0, 64/128/256-APSK, modulações 4096-QAM, OFDM e até quatro PLPs simultâneos.
• Cobertura de frequência ampla: até 6 GHz, com capacidade de análise em bandas S e C.
• Entrada 3G-SDI: oferece diagnóstico completo para sinais de transmissão e estúdio.
• Medições precisas de RF e ASI/SDI: suporta uma variedade de entradas e saídas, como HDMI 4K, USB 3.0, Ethernet RJ45 e entrada óptica.

Aplicações:

• Ideal para transmissão de TV e dados, redes VSAT, sistemas de rádios, backhaul de comunicação em áreas remotas e diversas outras áreas que utilizam a banda S e C.

Com recursos avançados de medição, como analisador de constelação, espectrograma, decodificação 4K e monitoramento remoto, ele se destaca em ambientes de transmissão profissionais e em missões críticas de telecomunicações.

Conectividade:

Além de oferecer múltiplas interfaces de controle remoto, como webControl e SNMP, o Atlas NG também realiza medições detalhadas de fluxos de IPTV e OTT, sendo uma solução completa para a análise de redes digitais.

Este dispositivo é especialmente adequado para engenheiros e profissionais que lidam com a complexidade das transmissões modernas, oferecendo um conjunto robusto de ferramentas de diagnóstico e monitoramento.

Padrões de Broadcast Suportados:

• Digital Terrestre TV/Rádio: DVB-T, DVB-T2 (T2-base, T2-lite), ISDB-T/Tb (seg / 1seg), ATSC 1.0, ATSC 3.0, DAB, DAB+.
• Cabo Digital: DVB-C, DVB-C2, J.83 annex-B, 16/64/256-QAM.
• Satélite Digital: DVB-S, DVB-S2, DVB-S2x, DSS, QPSK.
• Analógico: Terrestre analógico, FM RDS.

Tela:

• 10,1" multitouch, 16:9 TFT colorido com brilho de 850 cd/m².

Entradas e Saídas:

• Entrada RF universal (tipo N, fêmea 50 Ω).
• Entrada/saída ASI/SDI (BNC fêmea, 75 Ω, 3 Gbps).
• Conector SPF+.
• Entrada analógica de áudio/vídeo (conector de 3,5 mm).
• Saída HDMI (v1.4b até 3840x2160 pixels @ 30 Hz).
• USB 2.0 (Tipo C).
• Ethernet (RJ45) para webControl/controle remoto.
• Entrada óptica (FC/APC, fêmea).
• Entrada IPTV (RJ45 Ethernet 10/100/1000 Mbps).
• Saída de áudio para auscultadores estéreo (jack de 3,5 mm).
• USB 3.0 (Tipo A) para dispositivos USB-CDC.
• CAM (DVB-CI compatível com entrada de módulo CAM).

Controle Remoto:

• WebControl e protocolo SNMP via IP e WiFi.

Funções Principais:

• Diagrama de constelação.
• Teste de entrada LTE e análise de ecos dinâmicos.
• StealthID para identificação automática de parâmetros.
• Analisador de espectro ultra rápido.
• Decodificador 4K.
• Medição e decodificação FM RDS.
• Beacon-Flyaways SNG e VSAT, com suporte a LNB de banda larga.
• Wi-Fi e OTT.
• Gravação de serviços e medição de força de campo.
• Análise de cobertura GPS e streaming de vídeo/áudio.
• Merogram, espectrograma e monitoramento de sinais.
• Gravação TS e análise TS, com suporte a IPTV multicast/unicast.
• Diagrama ocular (SDI) e análise DVB-T2 MI.

Medições e Análise:

• Faixa de frequência: 5 MHz a 6 GHz.
• Medição de potência, C/N e frequência.
• Suporte a quatro marcadores delta.
• IPTV: Medição de jitter, taxa de pacotes e suporte a IGMP v1/v2/v3, além de VLAN e multicast discovery.
• SDI: Suporte a SD-SDI, HD-SDI e 3G-SDI, com diagrama ocular e monitoramento de áudio AES3.

Fonte de Alimentação:

• Fonte externa de 12 V ou bateria interna de 7,4 V 18,3 Ah Li-po, com gerenciamento de energia inteligente e duração de mais de 4 horas.

Dimensões e Peso:

• Dimensões: 304 x 218 x 83 mm.
• Peso: 3,4 kg.

Acessórios Incluídos:

• Fonte de alimentação externa, adaptador de isqueiro para carro, guia de referência rápida, adaptadores RF, GPS e estojo de transporte resistente.
