Panasonic AV-HS410 HD / SD

Código: AV-HS410 Marca: Panasonic

Para mais informações entre em contato conosco através do telefone (21) 3420-7744 ou através do Fale Conosco

Qtde: Orçamento Estoque: Disponível

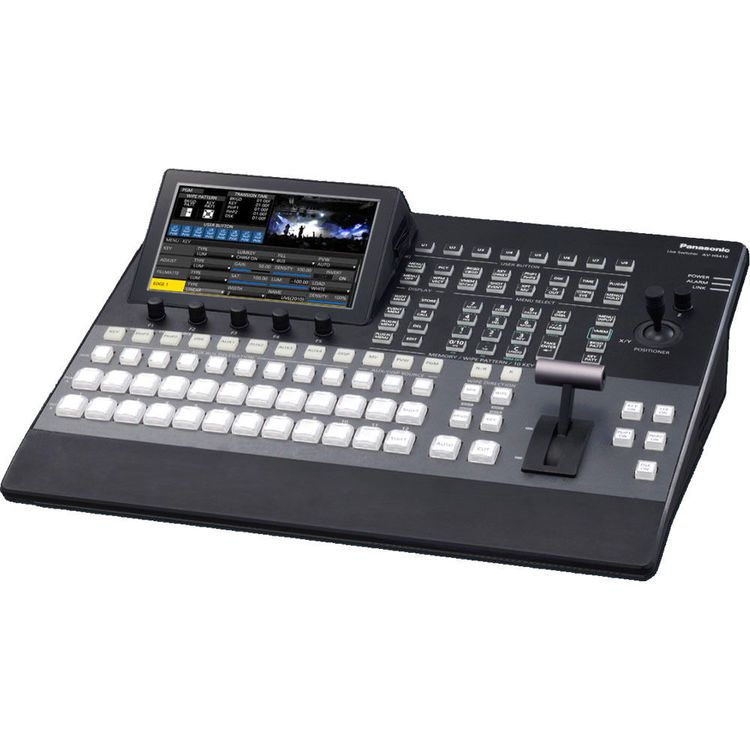

O Switcher ao vivo multi-formato HD / SD AV-HS410 da Panasonic é um switcher de produção de vídeo com alto desempenho e funcionalidade em um formato compacto. Sua interface de usuário intuitiva é projetada para produção ao vivo, enquanto sua compatibilidade de plug-in facilita a expansão. Nove entradas padrão, incluindo oito SDI e um DVI, e seis saídas padrão, incluindo cinco SDI e um DVI, estão presentes na unidade. Você pode adicionar mais quatro entradas e quatro saídas (não incluídas). O monitor LCD colorido multimodo de 7,0 "(17,8 cm) integrado apresenta menus versáteis, um monitor de imagem, forma de onda / vectorscópio e muito mais.

Especificações Gerais

Dimensões (L x A x P)

44 x 15.8 x 36.1 cm

Massa

Aprox. 6,2 kg

Consumo de energia

AC 100 - 240 V, 50 / 60 Hz, 88 W

Frequência

59.94 /50 /24 Hz

LCD

Monitor colorido de 7" (17,8 cm) com resolução WVGA (800 x 480)

Sistema de vídeo

Entradas

Standard SDI

8 linhas de sinal, BNC x 8 (SDI INPUT 1 a SDI INPUT 8)

(A função up-converter pode ser usada para os conectores SDI INPUT 5 a SDI INPUT 8.)

Standard DVI-D

1 linha de sinal, DVI-D x 1

Optional

Até 4 linhas de sinal adicionais (IN A1, IN A2, IN B1, IN B2)

(Até duas placas opcionais podem ser instaladas nos dois slots de entrada / saída).

Saídas

Standard SDI

5 linhas de sinal, BNC x 6
(SDI OUTPUT 1 a SDI OUTPUT 5 x 1 line cada, 2 saídas distribuídas somente para SDI OUTPUT 1)

Standard DVI-D

1 linha de sinal, DVI-D x 1

Optional

Até 4 linhas adicionais (OUT A1, OUT A2, OUT B1, OUT B2)
• PGM, PVW, AUX1 a AUX4, MV (MULTI_VIEW), CLN, KEYOUT e MEM PVW podem ser atribuídos a SAÍDA SDI 1 a SAÍDA SDI 5, SAÍDA DVI-D, SAÍDA A1, SAÍDA A2, SAÍDA B1 e SAÍDA B2.
• O CLN pode ser pré-selecionado de KEY ou DSK usando um menu. (Até duas placas opcionais podem ser instaladas nos dois slots de entrada / saída).

Formato de entrada de vídeo

Digital RGB

1080/50p, 1080/59.94p

Frequência Vertical

O mesmo que os formatos do sistema

Sistema SDI

Entradas

HD-SDI

HD Serial digital (SMPTE 292M)

SD-SDI

Serial SD digital (SMPTE 259M)
8 linhas de sinal, padrão: IN1 a IN8
12 linhas de sinal, no máximo: IN A1, IN A2, IN B1, IN B2
(Quando duas placas AV-HS04M1 são usadas; com passagem ativa)

Padrão SMPTE 292M (BTA S-004B) cumprido
• 0,8 V [p-p] ± 10% (75 Ω)
• Equalizador automático Mais de 100 m (328 pés)
(quando o cabo de 1,5 Gbps / 5C-FB é usado)

Padrão SMPTE 259M cumprido
• 0,8 V [p-p] ± 10% (75 Ω)
• Equalizador automático de 200 m (656 pés)
(quando o cabo 5C-2V é usado)

Saídas

HD-SDI

HD Serial digital (SMPTE 292M)

SD-SDI

Serial SD digital (SMPTE 259M)
8 linhas de sinal, padrão: IN1 a IN8
12 linhas de sinal, no máximo: IN A1, IN A2, IN B1, IN B2
(Quando duas placas AV-HS04M1 são usadas; com passagem ativa)

5 linhas de sinal, Standard

OUT1 x 2; OUT2 a OUT5 x 1 cada

9 linhas de sinal, Máximo

OUT A1, OUT A2, OUT B1, OUT B2
(Quando duas placas AV-HS04M7 são usadas)

Padrão SMPTE 292M (BTA S-004B) cumprido
• Nível de saída: 0,8 V [p-p] ± 10%
• tempo de subida HD: menos de 270 ps
• tempo de queda HD: menos de 270 ps
• Diferença entre o tempo de subida e o tempo de queda

Menos de 100 ps
• jitter de alinhamento HD: menos de 0,2 UI (130 ps)
• jitter de temporização em HD: menos de 1,0 UI
• relação de abertura dos olhos Mais de 90%
• offset CC 0 ± 0,5 V

Padrão SMPTE 259M cumprido
• Nível de saída 0,8 V [p-p] ± 10%
• tempo de subida inferior a 1,5 ns
• Tempo de queda inferior a 1,5 ns
• Diferença entre o tempo de subida e o tempo de queda Menos de 0,5 ns
• jitter menor que 0,2 UI

Sistema DVI

Entradas DVI-I

Analogic/digital RGB

(Quadro de opcionais) XGA (1024 x 768), WXGA (1280 x 768), SXGA (1280 x 1024)

Frequência vertical

60 Hz
• Este conector não suporta as tecnologias HDCP.

4 linhas de sinal, no máximo

NA A1, NA A2, NA B1, NA B2
(Quando duas placas AV-HS04M3 são usadas)

Saídas DVI-I

Analogic/digital RGB

(Quadro de opcionais) XGA (1024 x 768), WXGA (1280 x 768), SXGA (1280 x 1024),
WSXGA + * (1680 x 1050), UXGA * (1600 x 1200), WUXGA * (1920 x 1200)
* Selecionável somente quando os sinais digitais são emitidos.

Frequência vertical

60 Hz
• Este conector não suporta as tecnologias HDCP.

2 linhas de sinal, no máximo

OUT A2, OUT B2
(Quando duas placas AV-HS04M5 são usadas)

Optional

Entradas DVI-D

Digital RGB

XGA (1024 x 768), WXGA (1280 x 768), SXGA (1280 x 1024),
WSXGA+ (1680 x 1050), UXGA (1600 x 1200), WUXGA (1920 x 1200).

Frequência vertical

60 Hz

Digital RGB

1080 / 50p, 1080 / 59,94p
• Sinais de entrada analógica não são suportados.
• Este conector não suporta as tecnologias HDCP.

4 linhas de sinal, no máximo

NA A1, NA A2, NA B1, NA B2
(Quando duas placas AV-HS04M8 são usadas)
• O cabo do conector DVI-I não pode ser usado.
• Para o cabo do conector DVI-D, use um cabo com um comprimento de até 5 m (16,4 pés).

Saídas DVI-D

Digital RGB

XGA (1024 x 768), WXGA (1280 x 768), SXGA (1280 x 1024),
WSXGA+ (1680 x 1050), UXGA (1600 x 1200), WUXGA (1920 x 1200)

Frequência vertical

60 Hz
