For.A MFR-4100 12G-SDI Video Routing Switcher

Com compatibilidade 12G-SDI* ¹ ou 6G-SDI em todas as entradas e saídas, o MFR-4100 configura uma matriz de até 72 x 72 entradas e saídas. Traz suporte poderoso para roteamento 4K.

Entrada e Saída de Vídeo Multiformato

Suporte para entrada e saída 12G* ¹ /6G/3G/HD/SD-SDI e DVB-ASI* ^{2 .} Com a detecção automática de sinal, não há necessidade de se preocupar com formatos de sinal.

Placas de E/S de vídeo: até 8 placas de entrada e 8 placas de saída, com nove canais por placa

● Suporte 12G/6G/3G/HD/SD-SDI: MFR-9SDI12GA (9 entradas) / MFR-9SDO12GA (9 saídas)

● Suporte 6G/3G/HD/SD-SDI/DVB-ASI: MFR-9SDI (9 entradas) / MFR-9SDO * ³ (9 saídas)

*1 MFR-9SDI12GA e MFR-9SDO12GA são necessários *2 MFR-9SDI e MFR-9SDO são necessários *3 A ser lançado

Recursos para manter um sistema estável

Detecção de Erro de Sinal de Entrada SDI* ⁴

Alertas na GUI* ⁵ informam o usuário sobre quaisquer erros de sinal de entrada SDI (CRC/TRS). Isso suporta uma operação sólida como um sistema 12G-SDI.
*4 Quando equipado com MFR-9SDI12GA *5 Para verificar os detalhes do erro, use um monitor de forma de onda.

Limpeza de Instabilidade* ⁶

Reduza o jitter nos sinais SDI para garantir sinais estáveis ​​enviados ao equipamento downstream.
*6 MFR-9SDI12GA/MFR-9SDO12GA são necessários

Painel de Controle Frontal

Equipado com um painel de controle para exibição de menu. Exibição de erro possível, quando necessário.

Suporte SNMP

Pode ser integrado a um sistema de monitoramento SNMP. Permite o monitoramento de vários status operacionais, como energia, ventilador e status da CPU, entrada de sinal SDI* ⁷ e erros de ponto cruzado. Se ocorrer falha e recuperação do sistema, os traps SNMP são enviados aos gerentes.
*7 MFR-9SDI12GA necessário

Redundância Excelente

Pode ser configurado com CPUs redundantes e fontes de alimentação (opcional). Como componentes centrais do sistema, os switchers de roteamento FOR-A podem incorporar redundância para garantir operação ininterrupta em caso de problemas.

Conectividade Com Outros Produtos

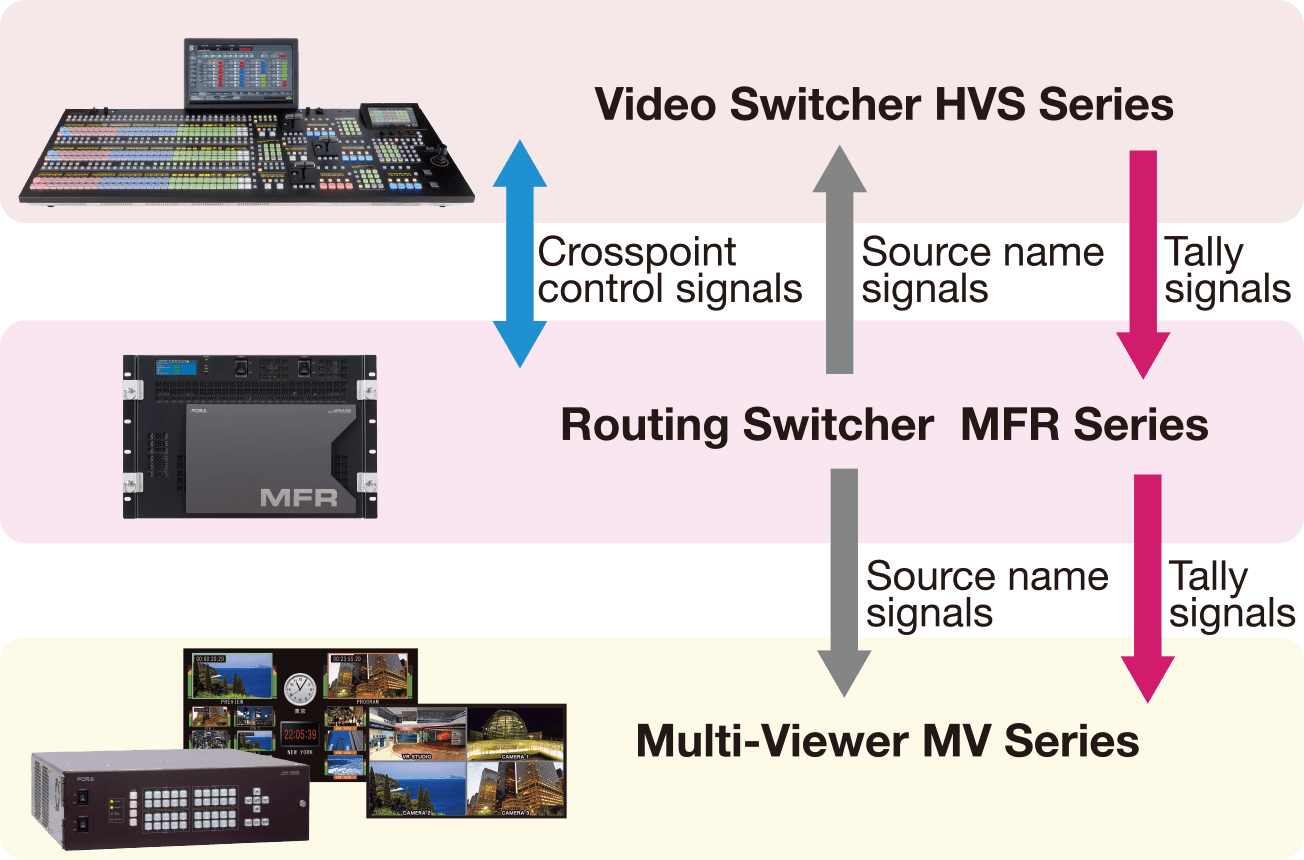

Pode ser controlado remotamente através de Ethernet ou portas seriais. Compatibilidade com protocolos comuns, como TSL e HARRIS, que permite ligação de contagem ou rastreamento automático de nomes de origem para comutação de ponto cruzado. Os switchers de roteamento também são integrados à interface exclusiva do FOR-A para nossa linha de switchers de produção HVS e multivisualizadores autônomos.

● Oferece gerenciamento integrado de sinais de nome de fonte de switchers de roteamento MFR, que enviam automaticamente nomes de fonte para switchers da série HVS e multivisualizadores da série MV.

● Os sinais de contagem do switcher HVS são enviados automaticamente para switchers de roteamento MFR e multivisualizadores MV para exibição coordenada.

● Controle de ponto cruzado de switchers da série HVS e switchers de roteamento MFR.

Usabilidade Aprimorada

Configuração Baseada em GUI

Um servidor web integrado permite configuração imediata sem instalar software em dispositivos externos.

Controle de Crosspoint Versátil

Além da comutação típica de crosspoint, a unidade permite uma variedade de controle de crosspoint: Salvo/Take/Link/Level/Chop.

Capacidade de Partição de Matriz

Um switcher de roteamento pode ser particionado virtualmente para construir qualquer hierarquia teórica, criando possibilidades de uso em várias operações.

Exemplos de Aplicação

● Switcher 4K/8K (suportando ponto cruzado)
Comutação de sinal 4K e 8K com controle coordenado de vários pontos cruzados

● Simul-switcher 4K/HD
Operações Simulcast envolvendo controle separado ou simultâneo de material 4K e HD

● Comutação totalmente independente
Use um único gabinete como vários switchers de roteamento particionando uma configuração.
Ideal para operação equivalente a várias unidades sem compartilhar fontes.

● V/Key linking switcher
Divida a matriz em duas partições para controle coordenado de vídeo e sinais de chave.

Unidades de Controle Remoto

Oferecemos vários tipos de unidade de controle remoto para atender a sua aplicação. O número de unidades que podem ser conectadas é de no máximo 127. Isso permite que você crie um ambiente de controle flexível pela forma como você particiona a matriz e faz as configurações do nível de operação.

Unidades de Expansão de Interface

A linha de unidades de expansão de interface inclui dois tipos para atender a sua aplicação específica. O número de unidades que podem ser conectadas é de no máximo 127, incluindo as unidades de controle remoto.

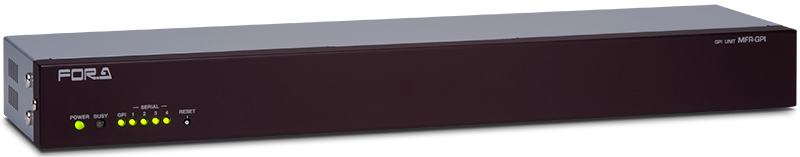

MFR-GPI: Unidade GPI

• Fornece uma interface para controle de GPI. Esta unidade de 1 RU é equipada com GPI/O atribuível pelo usuário (128 canais) e 4 portas seriais (D-sub macho de 9 pinos). Ele pode ser usado para configurar a entrada/saída e oferece suporte à configuração do sistema.

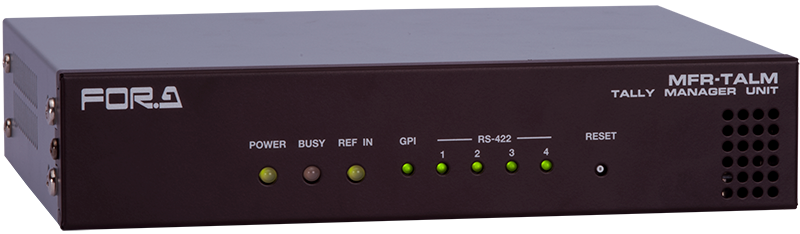

MFR-TALM: Gerente de Tally

• O MFR-TALM é um dispositivo para realizar o gerenciamento central de nomes de materiais e contagem da unidade principal MFR e dispositivos periféricos (como comutadores de vídeo e multivisualizadores).

Especificações

Formatos de Vídeo

UHD 4K (12G-SDI): 2160/59.94p, 50p (SMPTE ST 2082-1)

(6G-SDI): 2160/30p, 29.97p, 25p, 24p, 23.98p (SMPTE ST 2081-1)

HD (3G-SDI): 1080/60p, 59.94p, 50p (SMPTE424M)

HD (HD-SDI): 1080/60i, 59.94i, 50i, 30p, 30PsF, 29.97p, 29.97PsF, 23.98p, 23.98PsF, 25p, 25PsF, 24PsF, 24p, 720/60p, 59.94p, 50p (SMPTE292M)

SD (SD-SDI): 525/59.94i, 625/50i (SMPTE259M)

Tamanho da Matriz

Mín. 9 x 9 para Máx. 72 x 72 (expansível em uma base de 9 canais)
Número de Slots de Entrada: 8
Número de Slots de Saída: 8

Entrada de Vídeo

MFR-9SDI12GA: Cartão de Entrada 12G/6G/3G/HD/SD-SDI (máx. 8 cartões) - BNC x9 de 75 ohms

MFR-9SDI: Cartão de Entrada 6G/3G/HD/SD-SDI (máx. 8 cartões) - BNC x9 de 75 ohms

Saída de Vídeo

MFR-9SDO12GA: Cartão de saída 12G/6G/3G/HD/SD-SDI (máx. 8 cartões) - BNC x9 de 75 ohms (função de reclocking automático)

MFR-9SDO: Cartão de saída 6G/3G/HD/SD-SDI (máx. 8 cartões) - BNC x9 de 75 ohms (função de reclocking automático)

Delay

Quando as placas MFR-9SDI12GA e MFR-9SDO12GA estão instaladas.
12G-SDI: menos de 1,0 µs
6G-SDI: menos de 1,0 µs
3G-SDI: menos de 1,0 µs
HD-SDI: menos de 1,5 µs
SD-SDI: menos de 3,0 µs

Quando as placas MFR-9SDI e MFR-9SDO12GA estão instaladas.
Quando as placas MFR-9SDI12GA e MFR-9SDO estão instaladas.
6G-SDI: menos de 0,5 µs
3G-SDI: menos de 0,5 µs
HD-SDI: menos de 0,8 µs
SD-SDI: menos de 1,5 µs

Entrada de Referência

BB: 0,429 Vp-p (NTSC)/0,45 Vp-p (PAL) ou
Tri-level Sync: 0,6 Vp-p BNC x 2 de 75 ohms, loop-through (termine com terminador de 75 ohms, não usado).

Interfaces

MFR-LAN: 10/100 BASE-TX, RJ-45 x 2
(Para conectar até 128 unidades RU/GPI.)
(Segunda porta LAN usada na configuração de CPU redundante)

PC-LAN: 10/100/1000 BASE-T, RJ-45 x 2 (para operação com PC)
(Segunda porta LAN usada na configuração de CPU redundante)

Serial

RS-232C/RS-422 (interruptor interno), D-sub de 9 pinos (macho) x 1

Alarme

D-sub 9 de 9 pinos (fêmea) x1
(Entrada: Redefinir, Saída: Energia, Alarme do Ventilador, CPU Changeover, Alarme de CPU Secundário,
Alarme de Crosspoint Error, Alarme MTX)

Opções

MFR-41CPU: Placa de CPU Redundante

MFR-41PS: Unidade de Fonte de Alimentação Redundante (com cabo CA e clipe de retenção do cabo CA).

MFR-18RUA/39RUA/8RUA/40RU
MFR-16RU/16RUD/16RUTA
MFR-16RUW/32RUW/64RUW: Unidade de Controle Remoto

MFR-GPI: Unidade de Expansão de Interface

MFR-TALM: Unidade de Gerenciamento de Tally
