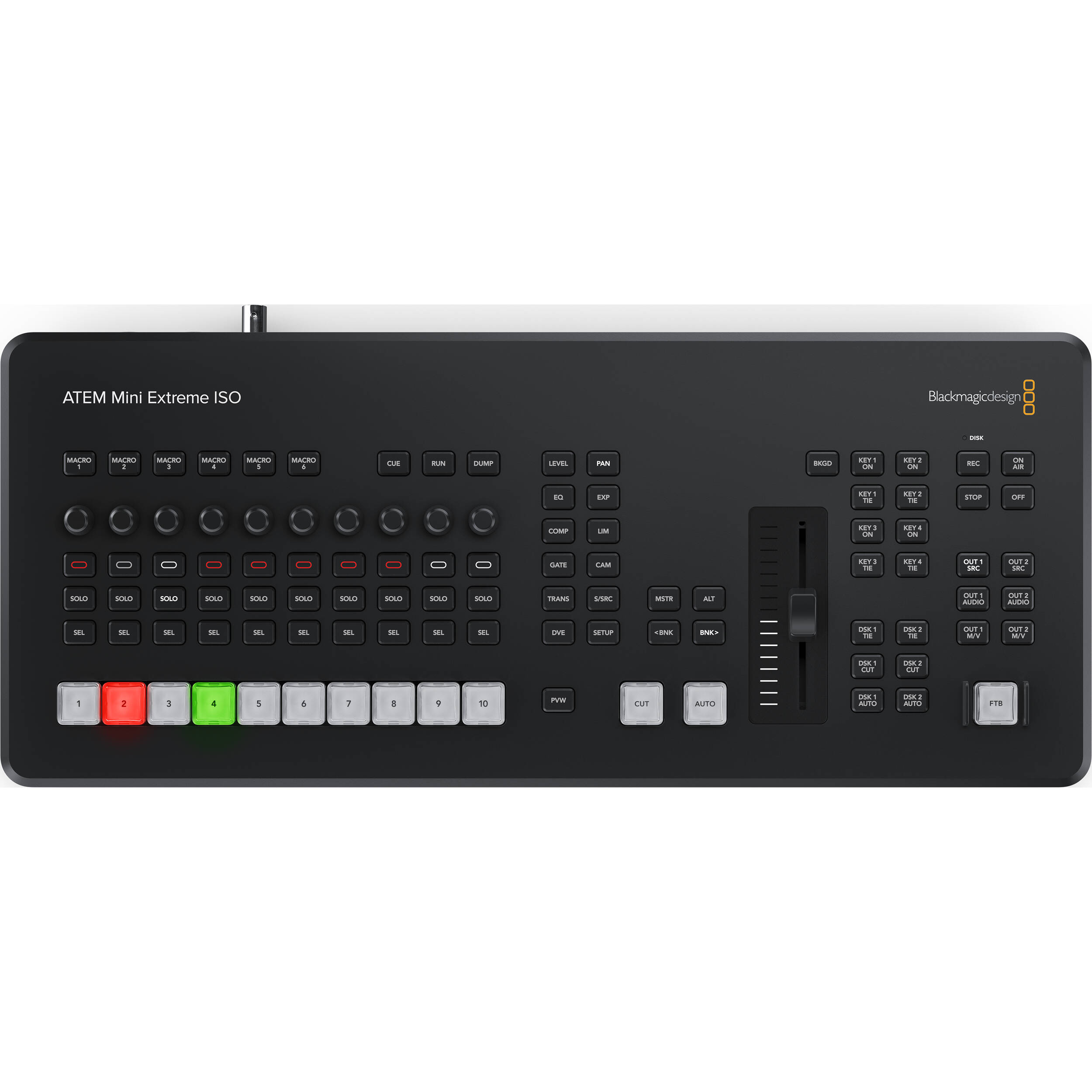

Blackmagic Design ATEM Mini Extreme ISO G2

Total de Entradas de Vídeo

9

Total de Saídas

4

Total de Saídas Auxiliares

4

Taxas SDI

1,5G, 3G

Entradas de Vídeo HDMI

8 x HDMI tipo A, HD de 10 bits alternável.
2 canais de áudio embutido.

Saídas de Vídeo HDMI

3

Saídas de Programa HDMI

3

Total de Entradas de Áudio

2 x Combo XLR com alimentação fantasma.
1 x BNC de 32 canais com áudio digital MADI.

Total de Saídas de Áudio

1 x miniconector de 6,35 mm para fones de ouvidos

Conexão de Código de Tempo

Não.

Entrada de Sincronização

Não.

Ressincronização das Entradas de Vídeo

Em todas as 8 entradas HDMI e fontes remotas

Conversores de Taxa de Quadro e Formato

Em todas as 8 entradas HDMI e fontes remotas

Saída Webcam

2 x USB-C com suporte a 720p ou 1080p na taxa de quadros de PGM.

Total de Multivisualizações

1 x HDMI
1 x Webcam

Conexão com Painel de Controle

Ethernet. Conexão direta entre painel e chassi, ou via rede.

Gerador de Código de Tempo Interno

Sim.

Saída de Sinalização

Em câmeras Blackmagic HDMI e remotas.

Ethernet

1 x Ethernet de 1G para streaming simples, painéis de controle e conexão à internet,
1 x Ethernet de 10G para gravação.

Interface do Computador

2 x USB 3.1 Tipo C de 1ª geração para gravação em drives externos, saída de webcam, controle de software, atualizações de software e conexão do painel.
1 x saída de vídeo Thunderbolt para preenchimento e chave, entrada de vídeo, Ethernet para armazenamento, e alimentação.

Padrões de Entrada de Vídeo HD

720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080i50, 1080i59.94, 1080i60.

Padrões de Saída de Vídeo HD

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Padrões de Streaming de Vídeo

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Amostragem de Vídeo

YUV 4:2:2

Precisão de Cor

10 bits

Espaço de Cor

Rec 709

Resoluções de Entrada HDMI para Computadores

1280 x 720p 50Hz, 59.94Hz e 60Hz
1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 e 60Hz
1920 x 1080i 50, 59.94Hz e 60Hz

Conversão do Espaço de Cor

Em tempo real, baseada em hardware.

Comutação Automática SDI

-

Quantidade de Fileiras de Efeitos de Mixagem

1

Pontos de Cruzamento Diretos

10

Tipo de Botão de Cruzamento

Botões NKK

Pré-visualização de Transições

1

Barramento de Seleção de Fontes

Configuração com Controles Multifuncionais e Saída Fairlight Audio Status.

Botões Dedicados para Macro

6

Botões de Tipo de Transição

Configuração com Controles Multifuncionais e Saída Fairlight Audio Status.

Taxa de Transição

Configuração com Controles Multifuncionais e Saída Fairlight Audio Status.

Botões de Chave

8

Botões AUX

6

Alavanca Fader

1

Botões de Gravação

2

Botões de Streaming

2

Selecionadores de Transição DSK

6

Botões Fade To Black

1 botão NKK

Chaveadores Upstream

4

Chaveadores Downstream

2

Chaveadores Croma Avançados

Até 4

SuperSource

1

DVEs

2

Chaveadores Linear/Luma

Até 4

Chaveador de Transição (Vinheta/DVE)

Apenas DVE

Geradores de Cor

2

Painel de Controle

Configuração com Controles Multifuncionais e Saída Fairlight Audio Status.

Janelas Roteáveis

16

Sinalização

Indicação em vermelho para programa e verde para pré-visualização.

Mixer de Áudio

26 entradas x 2 mixers de canais.
(8 HDMI+16MADI+XLR+Thunderbolt)
On/Off/Audio-Follow-Video selecionáveis por canal, além de controle de ganho separado por canal.
Medição de nível e pico. Inclui novas ferramentas Fairlight de aprimoramento de áudio: Compressor, portão, limitador e equalizador paramétrico de seis bandas. Controle de ganho mestre.

Entrada Analógica

Conectores combo XLR balanceados estéreo

Atraso da Entrada Analógica

Até 8 quadros

Alimentação do Microfone

+48 V de alimentação fantasma nas entradas combo XLR

Total de Fontes de Streaming

Até 8

Formato das Fontes de Streaming

Vídeo RTMP/SRT com áudio através de uma rede local ou conexão à internet de câmeras Blackmagic Design compatíveis fazendo a saída da configuração de qualidade HyperDeck Alta, HyperDeck Média, HyperDeck Baixa, Streaming Alto, Streaming Médio ou Streaming Baixo.

Consulte o manual para as taxas de dados.

Configuração das Fontes de Streaming

Mapeada para as entradas nas configurações do ATEM Software Control.

Streaming Direto

Suporta streaming direto ao vivo por Ethernet usando Protocolo de Mensagens em Tempo Real (RTMP e Transporte Seguro e Confiável (SRT) ou uma conexão de internet compartilhada via USB-C.

Gravação Direta de Vídeo e Áudio

Compartimento CFExpress para gravação
Gravação em Rede
Gravação USB-C

Gravação de Vídeo

8 x entradas HDMI ISO como arquivos H.264 .mp4 em até 70 Mb/s de qualidade com áudio AAC no padrão de vídeo do ATEM.
1 x saída de programa como um arquivo H.264 .mp4 na configuração de qualidade de streaming com áudio AAC no padrão de vídeo do ATEM.

Gravação de Áudio

26 x entradas de áudio de dois canais gravadas como arquivos .wav de 24 bits a 48 KHz separadamente. Inclui 1 x entrada de áudio analógico de dois canais, 8 x entradas de áudio embutido de dois canais e 32 x canais de áudio MADI.

Switching

Corte de programa gravado como um arquivo de projeto .drp do DaVinci Resolve.

Formatos de Mídia

Suporte para mídias formatadas em ExFAT (Windows/Mac). APFS ou HFS+ (Mac).

Monitoramento por Multivisualização

Configurável em 16, 13, 10, 7 ou 4 visualizações, incluindo programa, pré-visualização, 8 entradas HDMI, SuperSource, alimentação limpa, leitor de mídia, status de streaming, status de gravação e medidores de áudio.

Padrão de Vídeo da Multivisualização

HD

Leitores de Mídia

2

Canais

Preenchimento e chave para cada leitor de mídia.

Capacidade de Imagens Estáticas no Pool de Mídia

20 com preenchimento e chave.

Formato de Fotogramas no Pool de Mídia

200 quadros em 1080 HD.

Formato de Imagens Estáticas no Pool de Mídia

PNG, TGA, BMP, GIF, JPEG e TIFF.

Formato de Arquivos de Vídeo no Pool de Mídia

Sequência TGA.

Formato de Arquivos de Áudio no Pool de Mídia

WAV, MP3 e AIFF.

Painel de Controle

Painel de controle integrado.

Painel de controle por software com controle de câmera incluído. Compatível com painel físico opcional.

Conexão com Painel de Controle

Ethernet compatível com 10/100/1000/10G BASE-T.

Ethernet usada para conexão direta entre painel e chassi, ou via rede. Também suporta conexão USB-C direta. Ethernet ou USB‑C usadas para atualizar o software.

Compatibilidade com Painel de Controle

Inclui ATEM Software Control Panel.

Também é compatível com ATEM Micro Panel, ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel e ATEM 4 M/E Advanced Panel.

Pode ser configurado com o utilitário Blackmagic Videohub Hardware Panel Setup para rotear fontes para destinos utilizando o Videohub Smart Control Pro e o Videohub Master Control Pro.

Painel de Controle Incluso

ATEM Software Control Panel incluído gratuitamente para macOS 10.14 Sonoma, macOS 10.15 Sequoia ou posteriores; Windows 11 e Windows 10 apenas de 64 bits.

Mixer de Áudio

Mixer de 58 canais.

Liga/Desliga/Audio-Follow-Video selecionável.

Medição de nível e pico.

Controle de ganho mestre.

EQ paramétrico de 6 bandas, Dinâmica incluindo Expansor, Portão, Compressor e Limitador.

Controle de Câmera

Quando usado com a maioria das câmeras Blackmagic Design, o ATEM pode controlar foco, íris e zoom das lentes compatíveis, bem como as configurações da câmera, incluindo ganho, balanço de branco, tonalidade, obturador, filtro ND, corretor de cores, sinalização e iniciar/parar gravação.

Painel de Controle Incluso

ATEM Software Control Panel incluído gratuitamente para macOS 14.0 Sonoma, macOS 15.0 Sequoia ou posteriores; e Windows 10 ou 11.

Atualizações de Software

Usando USB ou Ethernet diretamente conectado a computadores macOS ou Windows.

Inclui ATEM Setup Utility.

Configuração

Configuração via ATEM Software Control, com exceção do endereço IP do chassi, que é configurado através do ATEM Switcher Utility conectado ao chassi via USB.

Fonte de Alimentação

1 x fonte de alimentação externa de 12 V.

Consumo de Energia

-

Temperatura Operacional

5 a 40 °C (41 a 104 °F)

Temperatura de Armazenamento

-10 a 60 °C (14 a 140 °F)

Umidade Relativa

0 a 90%, sem condensação
