3GDA Amplificador de Distribuição com Reclocking 3G/HD/SD

Código: 3GDA Marca:

Para mais informações entre em contato conosco através do telefone (11) 4210-4003 ou através do Fale Conosco

Orçamento Estoque: Disponível

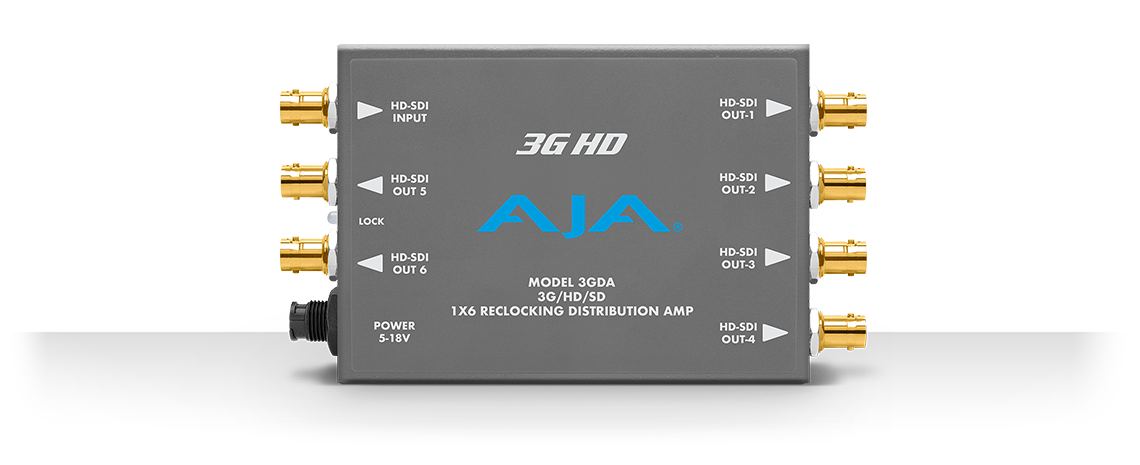

3GDA

Amplificador de distribuição de recloking 1x6 3G / HD / SD

O 3GDA é um amplificador de distribuição em miniatura 1x6 3G HD-SDI / HD-SDI / SDI de baixo custo. Apresentando seis saídas SDI em buffer separado, o 3GDA fornece detecção automática de entrada, religamento e equalização de cabos.



Recursos

  • Distribuição SD / HD compacta
  • Seis saídas com buffer separado
  • Entrada 3G / HD / SD-SDI, detecção automática
  • Equalização do cabo 3G (1694 coaxial)
  • SD: 270mb, 350m, HD: 1.5Gb, 200m
  • Passa em todos os testes de dados auxiliares

Fonte de alimentação universal

Todos os mini-conversores AJA são fornecidos com uma fonte de alimentação universal que inclui conexões internacionais para uso em todo o mundo.

Compacto e portátil

Os mini-conversores AJA são pequenos o suficiente para caber atrás de um monitor, na parte traseira de um rack ou diretamente no suporte de uma câmera. Um conector de energia de travamento não pode se soltar acidentalmente e um cabo de energia P-TAP opcional permite a energia da bateria em locais remotos.

AJA Mini-Matrix

Informações sobre a linha completa de miniconversores AJA estão agora disponíveis como um aplicativo móvel no iOS. A linha de produtos Mini-Converter é extensa e este aplicativo ajuda você a encontrar o conversor certo para qualquer situação, onde quer que esteja.

Produtos individuais têm links para o site principal da AJA para obter mais detalhes e você pode enviar informações sobre o produto por e-mail diretamente do aplicativo. O aplicativo AJA Mini-Matrix gratuito para iPad ® e iPhone ® já está disponível na Apple iTunes ® Store.



Faça o download na App Store





Características Geral

Massa

0,7 lb (0,3 kg)

Tamanho

5,8 "x 3,1 x 1" (131 mm x 79 mm x 25 mm)

Requisitos de energia
+ 5-18VDC, regulado, 3 watts, fonte de alimentação necessária, incluída na compra
• Adaptador CA: 100-240VAC, 50/60 Hz, entrada universal

Temperatura operacional
0 a 40 ° C / 32 a 104 ° F

Temperatura de armazenamento
-40 a 140 ° F / -40 a 60 ° C

Perda de retorno de entrada/saída

> 15db, 270 Mb - 3 Gb

Reclocking
  • 2.970 Gbps, 2.967 Gbps, 1.485 Gbps, 1.483 Gbps, 270 Mbps - Seleção automática
  •  Todas as outras taxas são passadas e não são novamente bloqueadas


Vídeo

Formatos de entrada de vídeo

100 Mbps - 3 Gbps, formato independente de formato

Entrada de vídeo digital

1 x BNC 3G-SDI, SMPTE-259/292/424

Saída de vídeo digital
 6 x BNC 3G-SDI, SMPTE-259/292/424



Características Geral

Tamanho

147,32 x 78,74 x 25,4 mm (5,8 "x 3,1" x 1,0 ")

Requisitos de energia
+ 5-20VDC, fonte de alimentação de 5 watts necessária, incluída na compra

Temperatura operacional
0 a 40 ° C / 32 a 104 ° F

Temperatura de armazenamento
-40 a 140 ° F / -40 a 60 ° C

Controles de usuário
  • Interruptor DIP externo
  • Porta USB usada com o aplicativo de software Mini-Config para configurar o dispositivo via PC / Mac


Vídeo

Formatos de entrada de vídeo

1 x 3 Gb SDI (nível A ou B)

  • (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  • (2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
  • (HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  • (HD) 1920 x 1080PSF 23,98, 24, 25, 29,97, 30
  • (HD) 1920 x 1080i 50, 59,94, 60
  • (HD) 1280 x 720p 50, 59,94, 60

1 x 1,5 Gb SDI

  • (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30
  • (2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
  • (HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30
  • (HD) 1920 x 1080PSF 23,98, 24, 25, 29,97, 30
  • (HD) 1920 x 1080i 50, 59,94, 60
  • (HD) 1280 x 720p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60

1 x 270 Mb SDI

  • (SD) 625i
  • (SD) 525i

Entrada de vídeo digital

1x BNC 3G-SDI, SMPTE-259/292/424

Saída de vídeo digital
1x BNC 3G-SDI, SMPTE-259/292/424

Áudio

Entradas e Saídas de Áudio

Áudio AES PCM, 1x conector D fêmea de 25 pinos no conversor, entrada de 8 canais, saída de 8 canais, selecionável em pares

Cabo breakout fornecido com 1x conector D macho de 25 pinos:

  • 4x conectores de entrada de entrada fêmea XLR (AES3 110 ohm)
  • 4x conectores de saída de saída macho XLR (AES3 110 ohm)
Formatos de dados de áudio
  • AES3-2003
  • SMPTE 337M
Conversores de áudio
24 bits

Áudio incorporado
  • SMPTE 272M (SD): 20 bits, 48 ​​KHz síncrono
  • SMPTE 299M (3G / HD): 24 bits, 48 ​​KHz síncrono
  • O áudio incorporado recebido pode ser passado, removido ou substituído
  • Até 16 canais suportados

NOTA: Os formatos 2048 x 1080p / PsF 29.97 e 30 suportam um máximo de áudio incorporado de 8 canais


Latência de áudio do caminho de incorporação

(tempo medido entre a entrada de áudio e o conector de saída de vídeo):

  • 1500 usec (SRC ON)
  • 400 usec (SRC OFF)
Latência de áudio do caminho desincorporado

(tempo medido entre a entrada de vídeo e o conector de saída de áudio):

  • 210 usec
